當前位置：網站首頁 > 產品展示
一體化中水回用系統

一體化中水回用系統
銷售熱線
156-5028-2386
售后服務
133-7108-1766
公司傳真
0536-2201118
微信客服

詳細描述

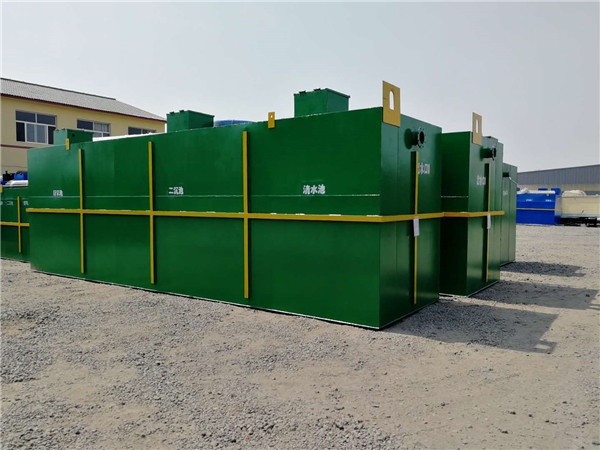

一體化中水回用系統

一、設計概況

1、工程名稱:一體化中水回用系統;

2、設計規模:設計處理能力為20m3/d的生活污水;

3 、設計內容:工藝、設備選型等;

4、設計范圍:從化糞池終端出口到污水處理系統出水口;

5、從化糞池開始到污水處理設備的排放口為止;

6、污水處理工程的碳鋼結構,設備的施工、安裝、調試等工作;

7、污水處理工程的工藝流程,工藝設備的結構布置等工作

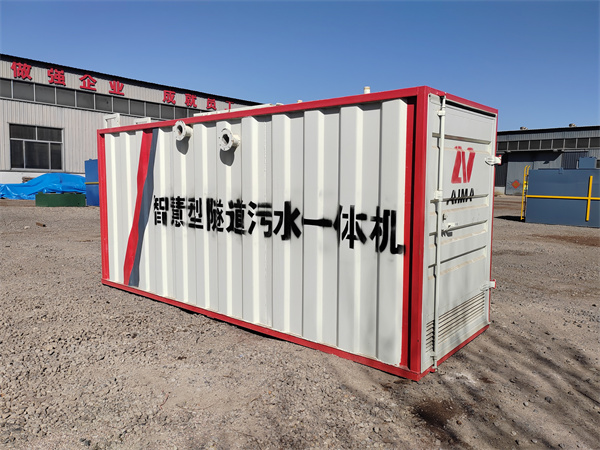

一體化中水回用系統

二、設計依據

1、《中華人民共和國環境保護法》;

2、《室外排水設計規范》(GB50014-2006.2016版);

3、《給水排水工程構筑物結構設計規范》(GB50069-2002);

4、《城市污水再生利用城市雜用水水質》(GB/T18920-2002)中綠化出水標準;

5、《給水排水管道工程施工及驗收規范》(GB50268-2008);

6、《通用用電設備配電設計規范》(GB50055-2011)

7、《電力裝置的繼電保護和自動裝置設計規范》(GBT50062-2008)

8、現行有關設計規程、規范及業主提供的相關材料。

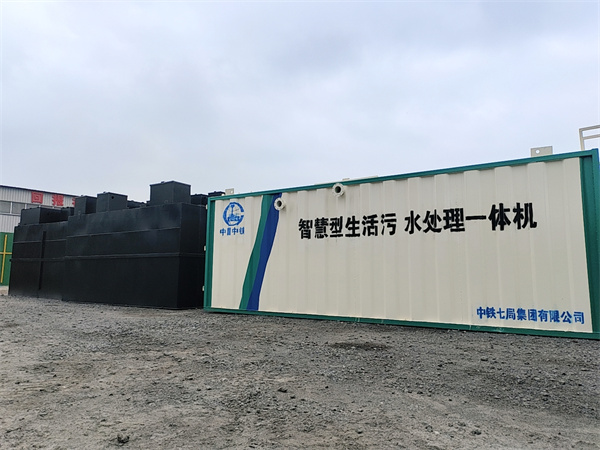

一體化中水回用系統

三、設計原則

1、認真執行國家經濟建設方針、政策和國家現行執行的技術標準、規范、遵守國家法律法規;

2、工程設計出水水質:《城市污水再生利用城市雜用水水質》(GB/T18920-2002)中綠化標準;

BOD≤20mg/L、濁度≤10mg/L、氨氮≤20mg/L、溶解氧≥1.0mg/L

色度(度)≤30、pH=6-9、LAS≤1.0mg/L、糞大腸菌群數≤3個/L,鐵≤0.3mg/L

錳≤0.1mg/L、溶解性總固體≤1000mg/L、總余氯:接觸30min后≥1.0mg/L

管網末端≥0.2mg/L、嗅:無不快感。

4、根據實際情況制定合理的工藝流程、力求投資省、管理操作方便、運行費用低和避免二次污染的產生。

一體化中水回用系統

四、污水處理工藝

一體化中水回用系統

1、工藝流程:

序號	設備名稱	規格型號	材質	單位	數量	備注
1	調節池提升泵	Q=5m³/h，H=10m，N=0.55kw，配自耦裝置，導桿及吊索	葉輪球鐵，泵殼鑄鐵，泵軸2Cr13，導桿及吊索SS304不銹鋼	臺	2	1用1備
2	調節池潛水攪拌機	N=0.37kW，葉輪直徑220mm，轉速960r/min	葉輪SS304，殼體鑄鐵，主軸SS304	臺	2
3	一體化中水回用系統	Q=50m³/d ，尺寸為8.50×2.00×2.60m（H），含填料，曝氣盤	耐候鋼	套	2	耐候鋼，含填料、曝氣系統等
4	硝化液回流泵	Q=10m³/h，H=10 m，N=0.55 kW，配自耦裝置，導桿及吊索	葉輪球鐵，泵殼鑄鐵，泵軸2Cr13，導桿及吊索SS304不銹鋼	臺	2	1用1備
5	污泥回流/排泥泵	Q=5m³/h，H=10m，N=0.55kW，配自耦裝置，導桿及吊索	葉輪球鐵，泵殼鑄鐵，泵軸2Cr13，導桿及吊索SS304不銹鋼	臺	2	1用1備
6	曝氣風機	Q=0.63m³/min，N=0.75kW，P=0.03MPa	殼體鑄鐵，葉輪球鐵，主軸優質碳素結構	臺	2	1用1備
7	清水池提升泵	Q=5m³/h，H=10m，N=0.55kw，配自耦裝置，導桿及吊索	葉輪球鐵，泵殼鑄鐵，泵軸2Cr13，導桿及吊索SS304不銹鋼	臺	2	1用1備
8	循環泵	Q=21m³/h，H=10m，N=1.5kW，配自耦裝置，導桿及吊索	葉輪球鐵，泵殼鑄鐵，泵軸2Cr13，導桿及吊索SS304不銹鋼	臺	2	1用1備
9	出水提升泵	Q=5m³/h，H=10m，N=0.55kw	葉輪球鐵，泵殼鑄鐵，泵軸2Cr13，導桿及吊索SS304不銹鋼	臺	2	1用1備
10	電磁流量計	DN40	殼體SS304不銹鋼	臺	1
11	轉子流量計	DN40	PVC	臺	2
12	轉子流量計	DN50	PVC	臺	2
13	Y型過濾器	DN50	PVC	臺	1
14	氣泵	500L/min，30kpa，480W		臺	2
